mRo uBlox SAM GPS + IST8308 Magnetometre

mRo SAM GPS + IST8308 Magnetometre

IST8308pusulalı uBlox SAM GPS modülünün yeni neslidir.

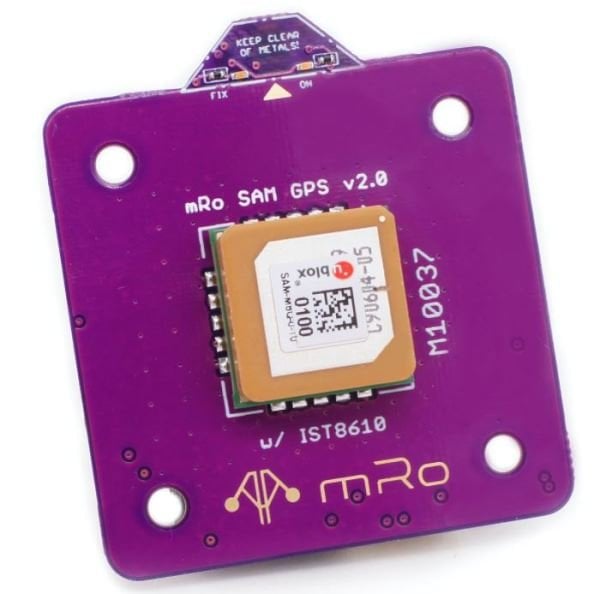

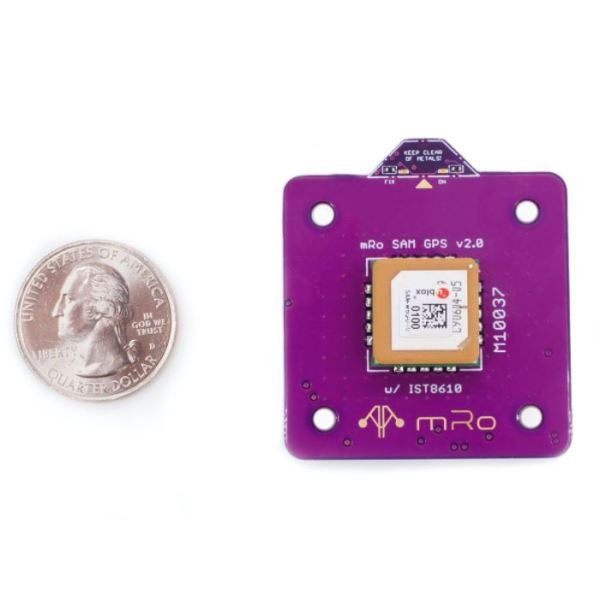

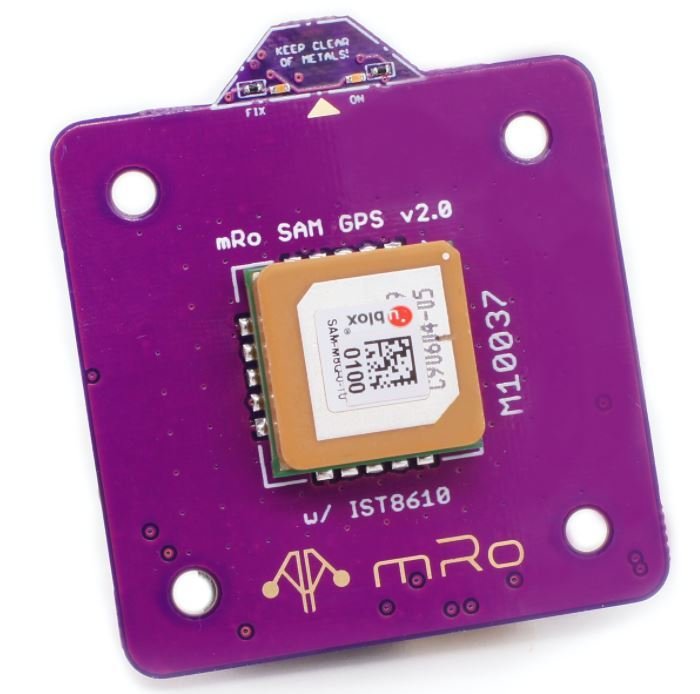

mRo SAM GPS V2.0, eski ve artık kullanımdan kaldırılan mRomini SAM’a dayanmaktadır. Ana fark, uBlox tarafından önerildiği gibi 40 mm x 40mm’lik ideal bir zemin düzlemi kullanmasıdır. Bu, onu 10.3gram ile 7.6 gramarasında biraz daha ağır hel getirir, ancak size 22 dB-Hz’den 34 dB-Hz’ye birartış sağlar, bu da sadece 2.7 gram için çok fazla kazançtır! Yeni nesil, dahaküçük şarj edilebilir madeni para pil ve daha ince PCB ile biraz ağırlıktantasarruf ettik.

Tandıdık olmayanlar için, dB-Hz (desibel-Hertz) GPStarafından algılanan gerçek sinyal gücüdür. mRo’da, gerçek hassasiyetlerinidoğrulamak için birimlerimize simüle edilmiş ve tekrarlanabilir bir GPS sinyaligönderebileceğimiz  kontrollü bir ortamkullanıyoruz. Size bir fikir vermesi açısından, GPS özelliğimiz çok gürültülüortamlarda 32 dB-Hz’de çalışabilir. Bununla birlikte, ham sayılara aldanmayın,gürültülü bağışıklığı gibi dikkate alınması gerekençok daha fazla değişkenvardır. Kazandığınız her 1Db-Hz için yaklaşık %33 daha fazla "enerji”alırsınız. Gayri resmi olarak, bu ünitenin en iyi GPS’imize kıyasla %66 dahafazla enerji aldığını, bu nedenledaha güvenilir olduğunu ve gürültüye karşıdaha iyi bağışıklığa sahip olduğunu söyleyebiliriz.

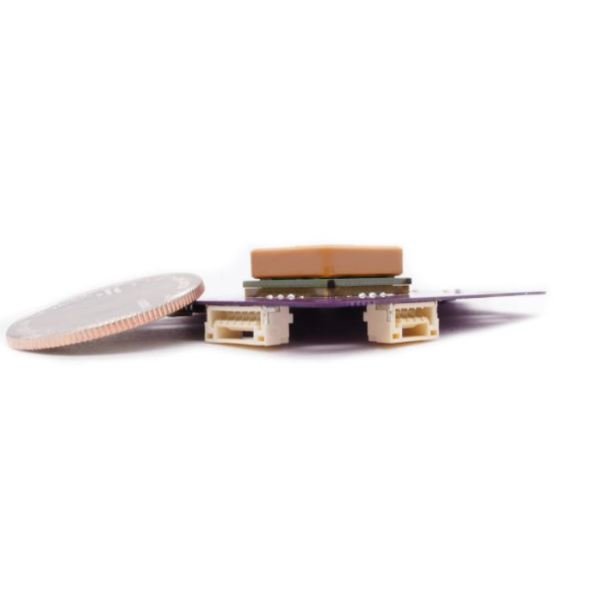

Son yükseltme olarak bir IST8308 manyetometre eklendi, bunedenle PCB hala eski IST8X10’u gösteriyor. IST ile karşılaştırıldığında,IST8308 daha az sıcaklık sapmasına, daha fazla hassasiyete ve yerleşik birgürültü filtresine sahiptir. Daha eski GPS sürümleri, IST8308’i bir kenerabırakın, eski IST8310’un performansına bile yaklaşmayan LIS3MDL’yikullanıyordu. Dahil edilen diğer özellikler, PixRacer / X2.1’imiz gibi PPS /GND sinyal pedleri, durum LED’i, standart JST-GH konektörü (GPS ve I2C) vestandart 30,5mm montaj delikleridir (1,2” x 1,2”).

Paketten Çıkanlar:

-1 x mRo Ugps uBlox Sam M8Q.

-1 x mRo 6-Pins JST-GH to 6-Pins JST-GH

Ölçüler:

40mm x 40mm x 11.5mm

Montaj delikleri: 3.2mm
