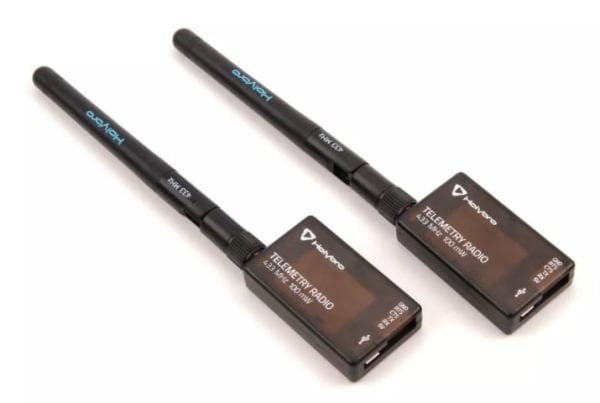

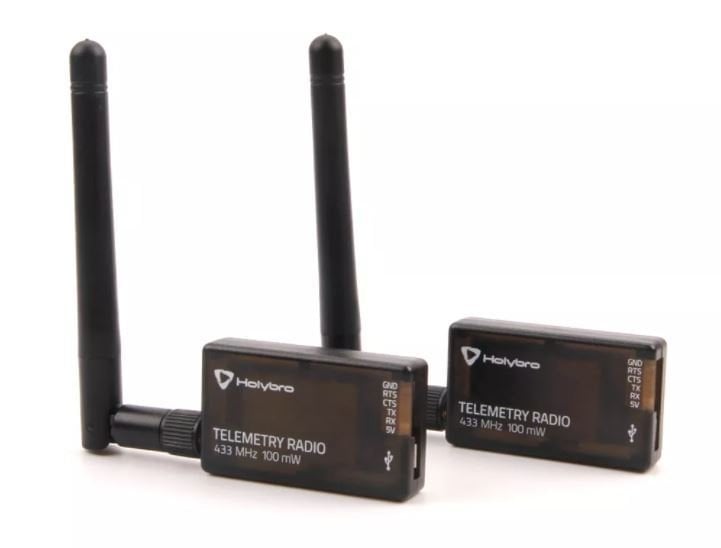

SiK Telemetri Radyo V3 - 100mW 433MHz

Holybro Telemetri Radyosu, tipik olarak "kutunun dışında" 300 metreden daha iyi menzillere izin veren küçük, hafif ve ucuz bir açık kaynaklı radyo platformudur (menzil, yerde bir yama anteni kullanılarak birkaç kilometreye kadar uzatılabilir). Radyo, MAVLink paketleri ile iyi çalışacak ve Görev Planlayıcı, Helikopter, Rover ve Uçak ile entegre olacak şekilde özel olarak tasarlanmış açık kaynaklı aygıt yazılımını kullanır.

100 mW maksimum çıkış gücü (ayarlanabilir) -117 dBm alma hassasiyeti

Açık kaynaklı SIK ürün yazılımı

RP-SMA konektörü

Uyarlanabilir TDM UART arayüzü aracılığıyla 2 yollu tam çift yönlü iletişim

Şeffaf seri bağlantı

MAVLink protokol çerçevesi

Frekans Atlamalı Yayılı Spektrum (FHSS) Yapılandırılabilir görev döngüsü

Hata düzeltme, bit hatalarının% 25'ine kadarını düzeltir Açık kaynaklı SIK ürün yazılımı

Görev Planlayıcı ve APM Planlayıcı aracılığıyla yapılandırılabilir

FT230X, BASIC UART IC'ye bir USB'dir

Değiştirilebilir hava ve yer modülleri 915 veya 433 mHz

Mikro USB bağlantı noktası

6 konumlu JST-GH konektörü

• Boyutlar

28 x 53 x 10,7 mm (antensiz)

•Güç

Besleme gerilimi: 5VDC (USB veya JST-GH'den)

İletim akımı: 20dBm'de 100 mA

Akım alın: 25 mA

Seri arayüz: 3,3 V UART

• Durum LED'leri

Telsizlerde biri kırmızı ve biri yeşil olmak üzere 2 durum LED'i vardır. Farklı LED durumlarının anlamı:

Yeşil LED yanıp sönüyor - başka bir radyo arıyor

Yeşil LED sabit - başka bir radyo ile bağlantı kuruldu

Kırmızı LED yanıp sönüyor - veri aktarılıyor

Sabit kırmızı LED - aygıt yazılımı güncelleme modunda

• Pixhawk4'e bağlanılıyor

Radyoyu Pixhawk4’ünüzün "Telem 1” e bağlamak için telsizle birlikte gelmesi gereken 6 pimli JST-GH konektörünü kullanın ("Telem 2” de kullanılabilir ancak varsayılan öneri "Telem1” dir).

• Bir PC'ye Bağlanma

Radyoyu Windows PC'nize bağlamak, mikro USB kablosunu (radyo ile birlikte verilmiş olması gerekir) PC'nize bağlamak kadar basittir. Gerekli sürücüler otomatik olarak kurulmalıdır ve radyo, Windows Aygıt Yöneticisinde Bağlantı Noktaları (COM ve LPT) altında yeni bir "USB Seri Bağlantı Noktası" olarak görünecektir. Görev Planlayıcısının COM Bağlantı Noktası seçimi açılır menüsü de aynı yeni COM bağlantı noktasını içermelidir.

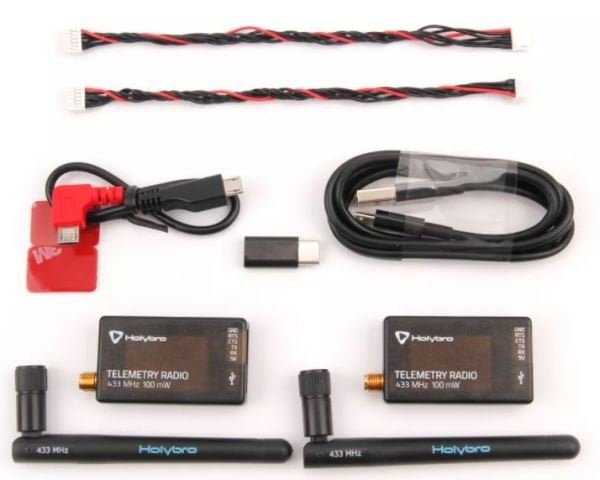

antenli radyo modülleri * 2

Mikro USB kablosu * 1

Android OTG adaptör kablosu * 1

GH 6P-GH 6P kablosu * 1

MLX 6P-GH 6P kablosu * 1

SMA Adaptörü * 2
